实景三维建模建模技术主要包括三维激光扫描建模技术和倾斜摄影建模技术。通过两大技术手段可以对室内外装饰装修设计、建筑修缮、现代钢结构虚拟装配,异形建筑模拟构建、市政桥梁、城中村旧改、园区景区改造工程进行三维扫描或拍摄、采集三维点云数据,再对点云数据进行后期处理,建模、运算即可看到建成后的实景效果。该技术可以用于工程验收、现状调研、虚拟装配施工、古建筑修缮、装修或隐蔽安装效果实景重现等。

                 三维激光扫描

三维激光扫描技术是20世纪90年代中期开始出现的一项高新技术,是继GPS空间定位系统后技术革命,通过高速激光扫描测量的方法,以“点云”的形式获取物体或地形表面的阵列式几何图像数据,对激光点云数据进行点云拼接、去噪、缩减抽稀、分割等后处理,利用三维建模软件基于点云数据构建实景模型。



        地面激光扫描设备:

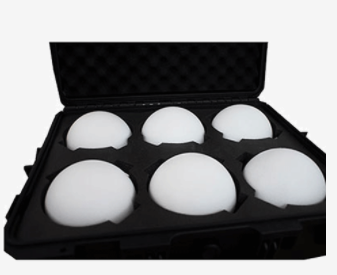

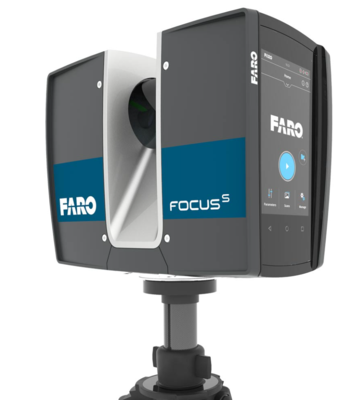

                   Faro FocusS 350激光扫描仪                               标靶球

             三维激光扫描技术应用:



                 点云数据拼接                                                 点云数据去噪、缩减处理




          点云数据建模                                         BIM模型

                   倾斜摄影

倾斜摄影测量技术是国际测绘遥感领域近几年发展起来的一项高新技术,通过在同一飞行平台上搭载多台传感器,同时从垂直、倾斜等不同角度采集影像,获取地面物体完整准确信息。基于计算机视觉领域的多视几何匹配技术进行密集匹配,然后基于摄影测量的空三平差算法求解测区中所有影像的外方位元素,重建可量测的几何立体模型,生成高密度的点云,构建目标三维结构,最后贴图生成与实际目标一致的三维模型。


倾斜摄影设备:



          雷凌 SL700无人机                       MS倾斜摄影系统



倾斜摄影技术应用:



           三角网表面模型                              实景模型
